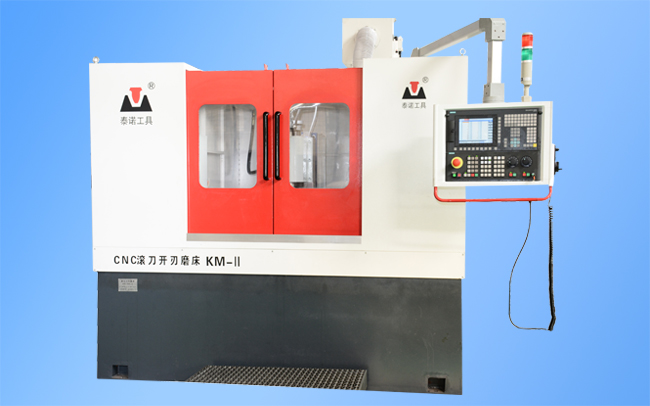

KM-Ⅰ數控開刃磨床
1、機床的主要用途
機床采用三軸數控，用于刃磨自槽滾刀和螺旋槽滾刀（選配）。
2、機床的特點
機床采用西門子828D或錸納克數控系統，C軸采用上銀高精度DD馬達，全閉環控制，加工精度達到GB-85AA級和DIN3968AA級。可選配旋轉底座和電主機床全封閉，造型美觀。 溫磨，油冷卻，砂輪線速度45m/s。可選擇CBN和金剛石砂輪分別刃磨高速鋼滾刀和硬質合金滾刀。 機床由數控系統控制三個數控軸，實現工作臺的往復運動，工件主軸的分度，砂輪架的橫向進給，機床還具有左右端分度和是否退刀分度等功能選擇。
3、主要技術規格
| 距工作臺面高 | 165mm |
| 間距 | 600mm |
| 加工直徑 | 250mm |
| 加工長度 | 300mm |
| 槽數 | 1~99 |
| 螺旋角 | ±40°（選配） |
| 砂輪架橫向行程 | 200mm |
| 縱向行程 | 450mm |
| 砂輪線速度 | 45m/s |
| 砂輪電主軸功率 | 18.5kw或2.2kw（磨螺旋溝時） |
| 砂輪直徑 | 200mm |
| 機床外廓尺寸 | 2200*1200*1600mm |
| 重量 | 3200kg |
